TH系列斗式提升機是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD型皮帶斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。廣泛應用于冶金、化工、建材、礦山、糧油、食品、飼料、塑料、醫藥等行業。

TH型環鏈斗式提升機基本結構:

     本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
     本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。TH型斗式提升機最大輸送量365m3/h,最大提升高度為50m。

TH型環鏈斗式提升機主要特點:

1.   輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍。

2.   采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

3.   下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。

4.   牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。

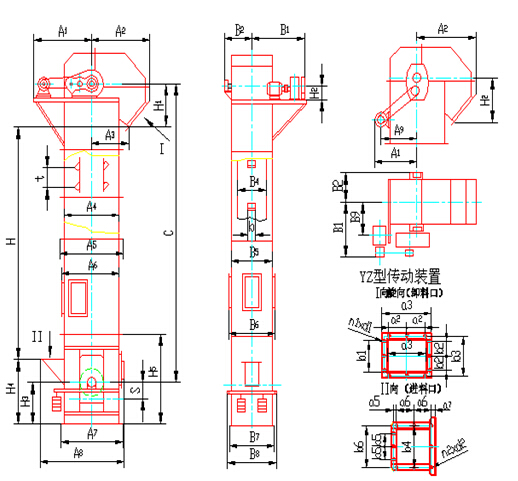

TH型斗式提升機結構型式圖如下

注釋:
1、表中斗容為計算斗容，TH型斗式提升機輸送量按填充系數0.6計算得出。
2、TH型斗式提升機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3、HL型斗式提升機料斗用途:
Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4、TH型斗式提升機張緊力計算:
G=40+0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力

TH型環鏈斗式提升機技術參數表:

注釋:上表為TH型160、200、250型環鏈斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。

注釋:

1.   表中斗容為計算斗容,輸送量按填充系數0.6計算得出。

2.   TH型環鏈斗式提升機料斗用途: Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。 Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。

3.   TH型環鏈斗式提升機料斗用途: Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。 S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。

4.   張緊力計算: G=40+0.232·H 式中:Q--輸送量(t/h) H--提升高度 G--張緊力
