TD型皮帶式斗式提升機結構特征

采用橡膠帶作牽引構件

TD型皮帶式斗式提升機御載特征

采用離心式或混合式方式卸料

TD型皮帶式斗式提升機適用輸送物料

松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料

TD型皮帶式斗式提升機適用溫度

被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃

TD型皮帶式斗式提升機型號

TD100、TD160、TD250、TD315、TD400、TD500、TD630

TD型皮帶式斗式提升機提升高度

約在4～40m范圍內

TD型皮帶式斗式提升機輸送量

4～238m3/h

料斗型式

Q

H

Q

H

Zd

Sd

Q　

H

Zd

Sd

Q

H

Zd

Sd

輸送量①，m3/h

4

7.6

9

16

16

27

20

36

38

59

28

50

42

67

料斗容積，L

0.15

0.3

0.49

0.9

1.2

1.9

1.12

2.24

3.0

4.6

1.95

3.55

3.75

5.8

料斗運行速度，m/s

1.4

1.4

1.6

1.6

滾筒轉速，r/min

67

67

61

61

料斗型式

Q

H

Zd

Sd

Q

H

Zd

Sd

Q

H

Zd

Sd

輸送量，m3/h

40

76

68

110

63

116

96

154

-

142

148

238

料斗容積，L

3.1

5.6

5.9

9.4

4.84

9.0

9.3

14.9

-

14

14.6

23.5

料斗運行速度，m/s

1.8

1.8

2.0

滾筒轉速，r/min

55

55

48

輪廓高度L

C＋1100

C＋1363

C＋1535

C＋1640

C＋1790

C＋1865

C＋2045

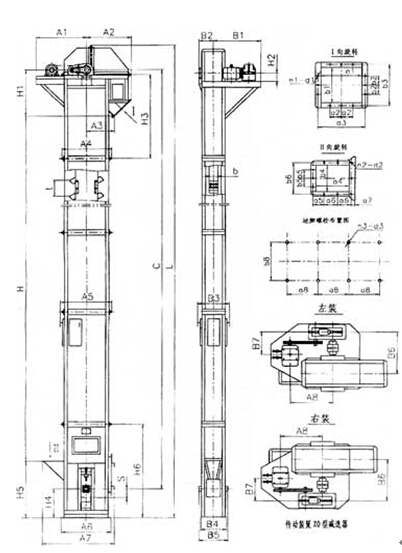

整機結構

H
H4
S

C-820
600
200

C-930
700
250

C-1250
800
250

C-1245
850
250

C-1500
950
250

C-1700
900
250

C-1730
1060
315

料斗

t
b

200
100

350/280
160

450/360
250

500/400
315

560/480
400

625/500
500

710
630

地腳孔

a3
b3
n3
d3

200
310
8
Φ18

250
400
8
Φ18

300
538
8
Φ18

300
648
8
Φ18

400
768
8
Φ22

400
900
8
Φ22

380
1020
10
Φ30

上、下部機殼及外形輪廓

H3
H6
A2
A6
A7
B2
B4
B5

970
1210
692
776
1050
220
370
330

1185
1500
985
996
1235
295
461
475

1320
1800
1175
1266
1600
394
596
610

1488
1800
1200
1266
1700
440
706
710

1500
2000
1350
1558
1980
535
828
835

1655
2300
1410
1610
2200
605
980
1000

1750
2500
1590
1890
2500
660
1110
1110

中部機殼

A4
A5
B3

776
805
390

982
1021
525

1152
1302
682

1254
1400
794

1548
1580
920

1570
1630
1040

1850
1910
1160

卸料口

H1
A3
a1
a2
a3
b1
b2
b3
n1
d1

520
438
334
120
390
224
95
280
12
Φ12

630
548
365
150
431
315
150
381
12
Φ12

750
713
600
200
676
450
200
526
12
Φ12

795
763
560
230
638
560
230
638
12
Φ12

850
824
670
295
758
670
295
758
12
Φ14

1000
885
700
355
880
780
300
800
12
Φ18

1200
1045
700
300
800
900
280
1000
14
Φ18

進料口

H5
a4
a5
a6
a7
b4
b5
b6
n2
d2

900
280
80
100
19
220
100
250
9
Φ10

1000
260
80
100
19
220
100
250
9
Φ12

1320
260
43
110
26
260
110
306
9
Φ12

1320
355
58
150
45
320
155
370
9
Φ12

1600
450
100
175
40
450
215
510
9
Φ14

1600
500
65
210
40
500
220
550
9
Φ14

1886
560
85
160
30
630
160
700
12
Φ14

型號

功率
kw

右裝傳動裝置

左裝傳動裝置

TD100

C1

Y100L-6

1.5

ZQ25-16-ⅢZ

ZQ25-16-ⅣZ

230

C2

Y112M-6

2.2

240

TD160

C1

Y132S-6

3

ZQ35-12.5-ⅢZ

ZQ35-12.5-ⅣZ

472

C2

Y132M1-6

4

490

C3

Y132M2-6

5.5

ZQ40-12.5-ⅢZ

ZQ40-12.5-ⅣZ

563

C4

Y160M-6

7.5

621

TD250

C1

Y132M2-6

5.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

576

C2

Y160M-6

7.5

616

C3

Y160L-6

11

ZQ50-16-ⅢZ

ZQ40-16-ⅣZ

838

C4

Y180L-6

15

903

TD315

C1

Y160M-6

7.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

645

C2

Y160M-4

11

ZQ50-20-ⅥZ

ZQ50-20-ⅤZ

855

C3

Y160L-4

15

883

TD400

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

936

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1687

C3

Y200L2-6

22

1702

C4

Y225M-6

30

1787

TD500

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

1724

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1760

C3

Y200L2-6

22

1775

C4

Y225M-6

30

1810

TD630

C1

Y200L2-6

22

ZQ65-20-ⅥZ

ZQ65-20-ⅤZ

1876

C2

Y225M-6

30

1952
